Istruzioni di montaggio Envi Space
Il sistema di raccolta differenziata Envi Space è facile da installare. La confezione include le istruzioni di montaggio e una dima cartacea per le posizioni delle viti.
Strumenti necessari
- Un cacciavite manuale
- Metro a nastro o righello
- Preferibilmente un punteruolo o uno strumento con una punta affilata, per tracciare un segno per le viti.

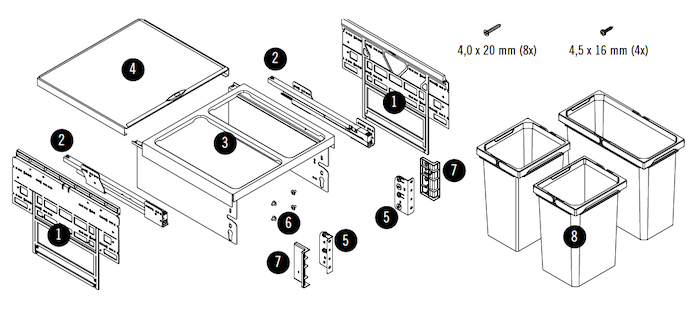

Cosa è incluso nella confezione
- Supporti laterali
- Guide che consentono di estrarre completamente il cestino
- Il telaio che tiene in posizione i secchi
- Coperchio superiore
- Staffe che collegano l'anta dell'armadio al telaio del cestino
- Viti di montaggio
- Coperture per le staffe
- Secchi (il numero e le dimensioni dipendono dal modello ordinato)

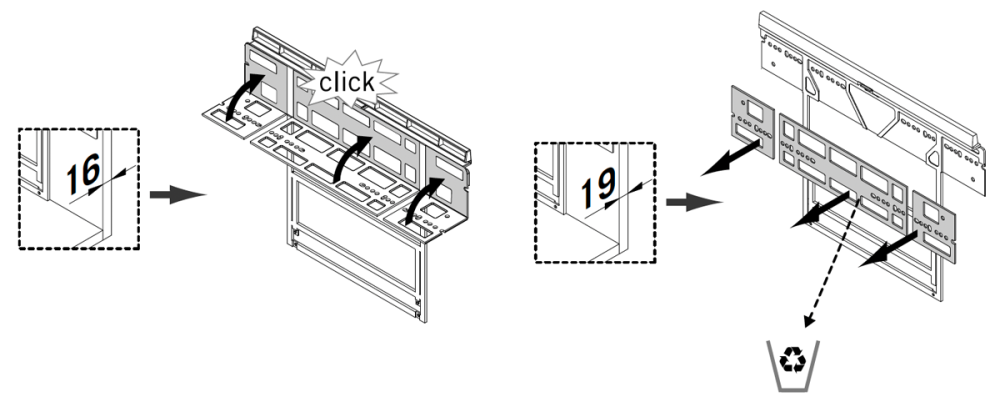

Passaggio 1 - Verificare lo spessore del mobile
Lo spessore standard del lato del mobile è di 16 mm o 19 mm.
- Misurare lo spessore del lato del mobile
- Per 16 mm: Piegare la linguetta di regolazione verso l'alto fino a quando non scatta in posizione
- Per 19 mm: Rimuovere completamente la parte pieghevole

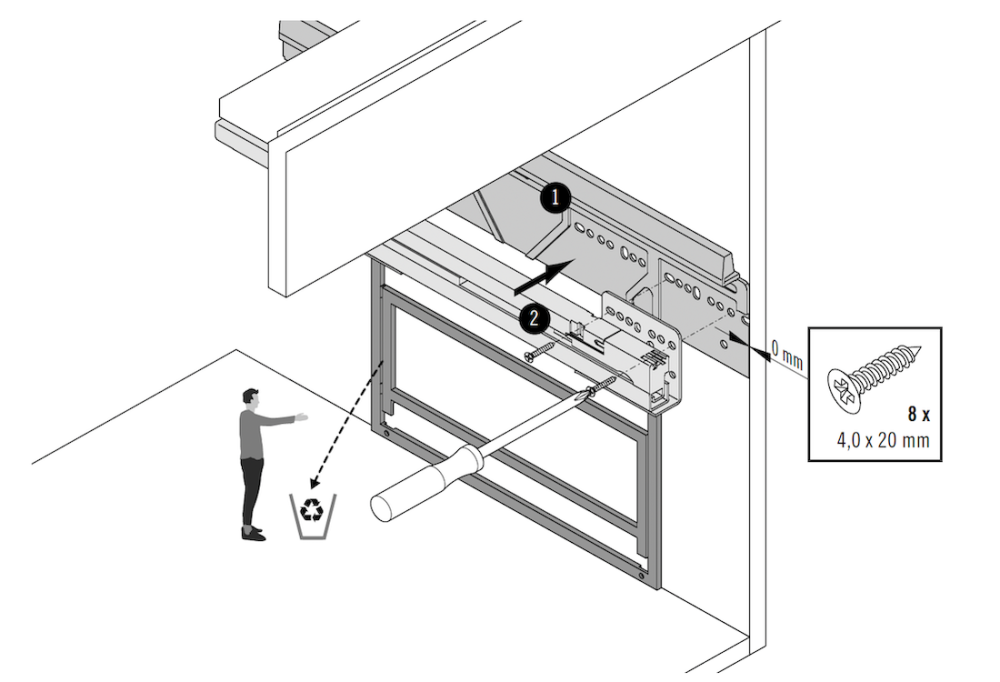

Fase 2 - Installare i supporti laterali, le guide e il coperchio superiore
- Posizionare i supporti laterali sui bordi interni del mobile
- Fissare i supporti laterali e le guide utilizzando le viti in dotazione
- Far scorrere il telaio nelle guide
- Posizionare il coperchio superiore sui supporti laterali

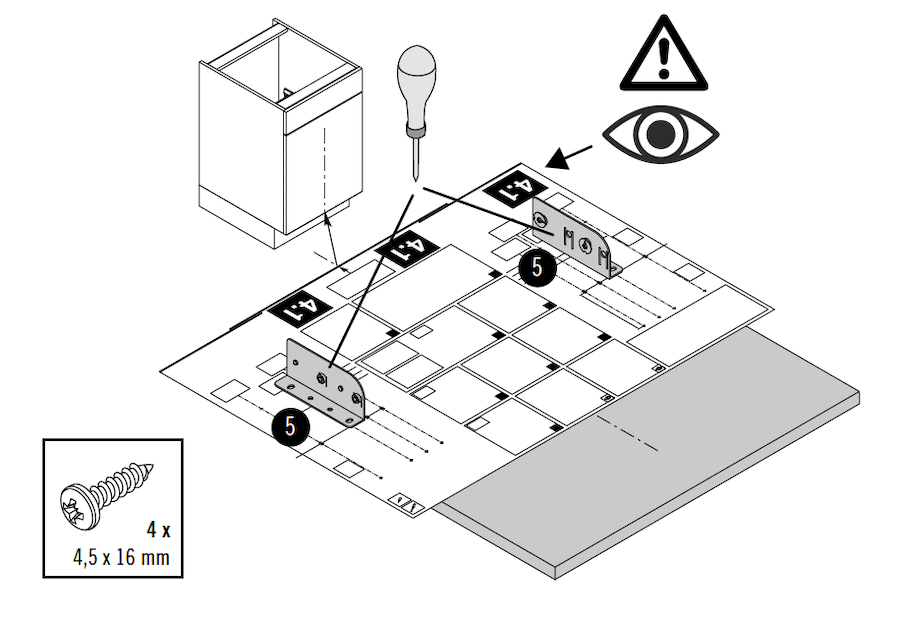

Fase 3 - Installare le staffe per ante sull'anta del mobile
- Aprire la dima di carta inclusa nella confezione
- Adattare la dima allo spessore del mobile di 16 mm o 19 mm (tagliare se necessario)
- Posizionare la dima nella parte inferiore interna dell'anta del mobile
- Segnare le posizioni delle viti
- Rimuovere la dima
- Posizionare le staffe sui punti contrassegnati
- Fissare le staffe con le viti

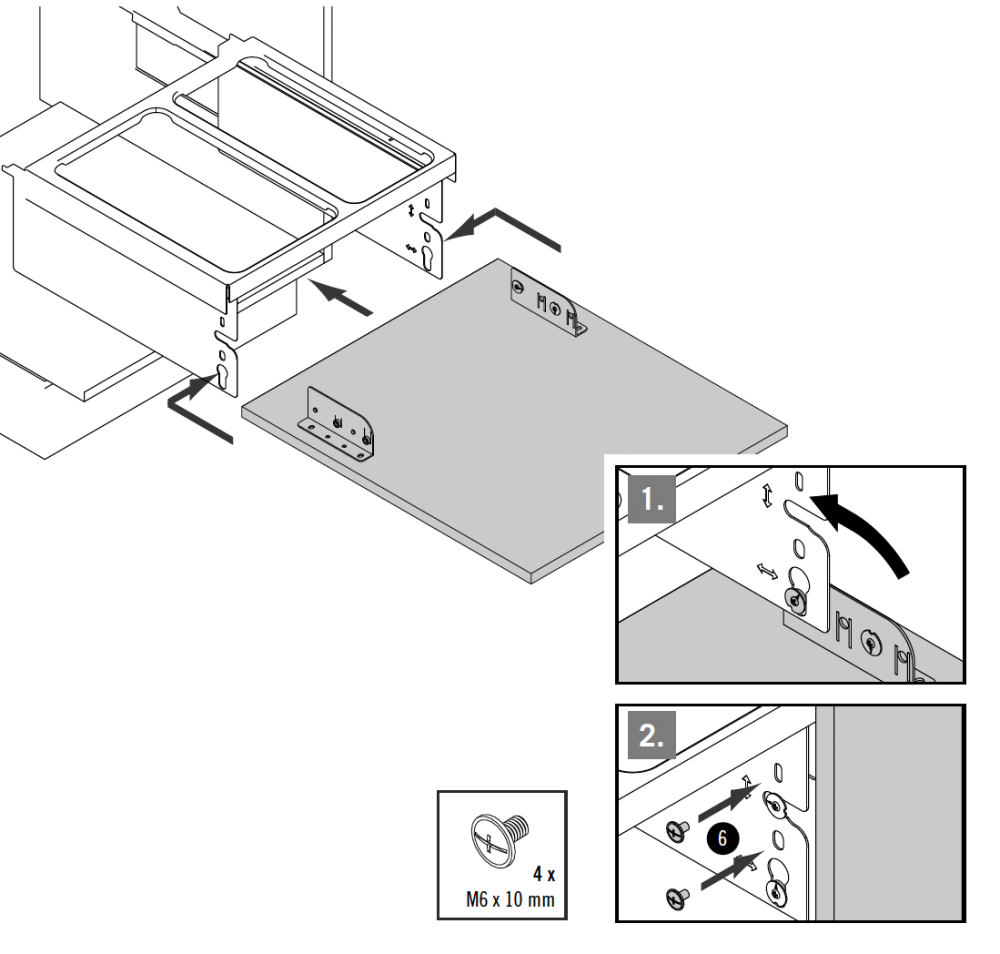

Fase 4 - Fissare l'anta dell'armadio al telaio
- Collegare le staffe al telaio
- Chiudere l'anta dell'armadio
- Serrare con le viti M6 per fissare l'anta

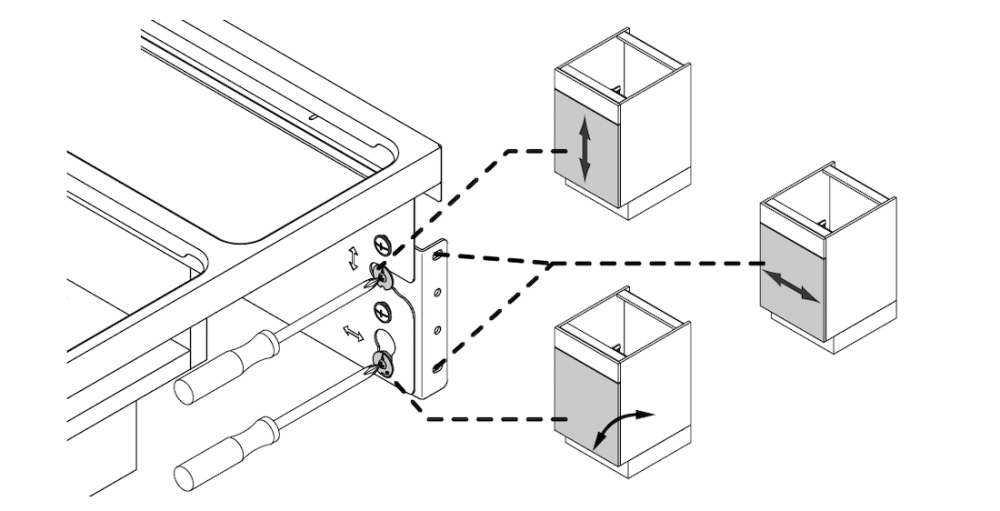

Passaggio 5 - Regolare l'anta dell'armadio
Utilizzare le viti di regolazione per allineare l'anta all'armadio

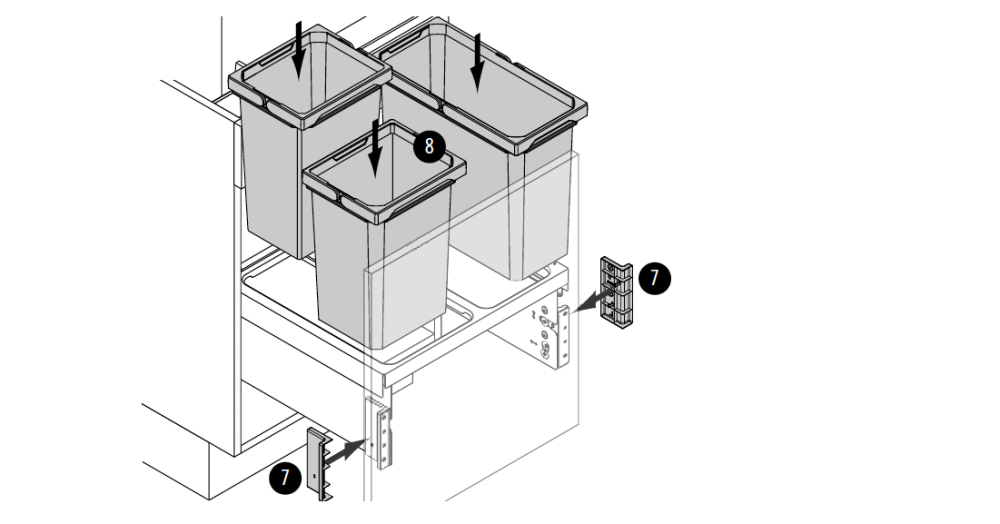

Passaggio 5 - Inserire i secchi e i coperchi
- Posizionare i contenitori nel telaio
- Fissare i coperchi delle staffe
